1 系統概述

水污染源在線監測系統由水質分析儀、綜合控制傳輸系統、水泵、預處理裝置等相關附屬設施構成。主要功能是對現場設備進行監控，對水質進行分析檢測，將監測到的相關數據通過網絡傳輸?shù)竭h(yuǎn)程服務器上。

2 建設原則

為了確保用戶的投資利益與應用需求，在系統設計時我們充分考慮到系統的穩定可靠性、先進性、規范性、可擴展性、經濟性、實用性、安全性和多功能性等原則，保證系統運行的可靠與安全保密，建立經濟合理、資源優化的系統。
a) 穩定可靠性和先進性原則：穩定可靠性體現在我們選擇的技術成熟程度、所選設備的低返修率、應用軟件的容錯能力等方面，且我們系統具備能在長期無人值守情況下的穩定運行，尤其保證在惡劣天氣條件下正常工作。我們同時也保證所選擇技術的先進性，現代信息技術的發展，新產品、新技術層出不窮。因此我公司在投資費用許可的情況下應充分利用現代最新技術，以使系統在盡可能長的時間內與社會發展相適應。同時須便于日后系統的擴展和升級。
b) 規范性原則：為了進一步保證系統的穩定可靠性，同時加強系統的易維護性和規范性，我公司按照已有的國家標準的業務規范和標準，進行系統設計。
c) 可擴展性和經濟性原則：隨著對計算機系統和在線監測系統的需求，我們將會隨著業務的發展而逐步擴展，在監測系統的構架上、應用軟件的開發上，將會考慮系統的可擴展性。在滿足用戶日益增長的功能需求、管理需求和監測技術不斷發展帶來的新需求下，我公司不做或少做修改，以保護用戶的投資，以利于系統的升級和擴展。
d) 實用性原則：在系統方案設計、項目規劃實施等方面，我們將充分貫徹實用性原則，設計與實際運作情況相符的方案，并提出完整的實施服務計劃，使項目得以順利實施。確保數據的實時性和有效性，保證信息的實時傳輸。
e) 多功能性原則：我們系統除提供基本的實時數據采集和傳輸功能外，還具有數據存儲、各種數據接口、數據報表輸出等功能。

3 分析儀公共信息

測量間隔：整點測量、間隔時間測量，也可通過modbus觸發儀器。
校準：支持手動和自動校準。校準周期和時間可設。
尺寸：1400*500*405
重量：60kg
操作及存儲的溫度：5~40℃，濕度<95%，無結露。
電源及功率：220VAC±10%，50~60HZ，200W
信號輸出：1路4~20mA（可擴展至2路），RS232/RS485，2個多功能繼電器
信號輸入：1路4~20mA輸入（可擴展至2路），4路開關量
用戶維護：單套試劑可做250個樣。
預熱時間：2小時。
其他功能：自動清洗，數據記錄，打印（選配）

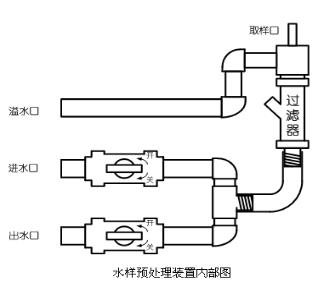

4 預處理裝置

在水樣中含有雜質時，可能會影響測量或者管理堵塞，所以設備在進水口與溢水口之間有設計一個Y型過濾器，盡可能減少雜質對設備造成的影響。
為了保證進水管路的壓力平衡，出水口和溢水口不能接在同一個管路，否則水可能從取水口噴出來或者對管路造成損害。
開啟取樣泵取水之前應先將進水管的球閥關閉，再慢慢打開球閥使流速到合適的狀態，如果流速過小則可通過調小出水口的球閥來使得過濾器內充滿水。
